What's New

Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;

Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;

Vejam em meu blog outros vídeos, fotos e programa para Arduino utilizado no projeto com

o aplicativo: Arduino Bluetooth RC 4 Channels.

Veja no Blogger:

http://sergioarduino.blogspot.com.br/p/arduino-bluetooth-rc-4-channels.html

Veja no Youtube:

http://www.youtube.com/watch?v=SbMW_HhQaXI

About Arduino Bluetooth RC 4 Channel Android App

Descrição:

Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;

Passo a passo:

1- Fazer a montagem no proto board conforme esquema elétrico;
2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;
3- No Smartphone ligar o Bluetooth e entrar no aplicativo Arduino Bluetooth RC 4 Channels e pressionar o botão Connect;
4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;
5- Os dispositivos estão conetctados via bluetooth - led está aceso direto.

6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.


O aplicativo Arduino Bluetooth RC 4 Channels instalado no smartphone controla remotamente o Arduino(via bluetooth), com 4 canais(porta digital pino 4, pino 5, pino 6, pino 7);

Através destes pinos podemos conectar uma placa com 4 relés, e acionar até 4 equipamentos lidados a rede elétrica residencial;
Controle o acionamento(liga e deslida) de lâmpadas, abatjours, luminárias, motores, bombas, solenóides, contatores, forno elétrico, aparelhos eletrodomésticos, etc.

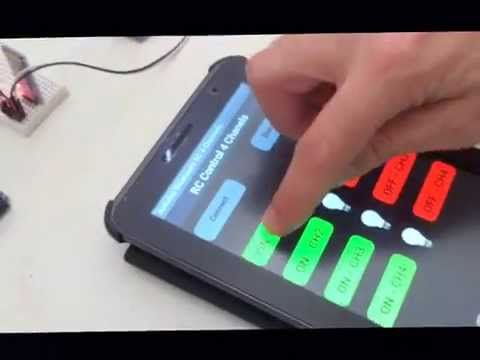

Utilize um smartphone com android, para instalar este “.apk”; Neste exemplo foi utilizado o Tablet Samsung Galaxy GT-P3100 Tab2 7.0” com android versão 4.0.

Veja no Youtube:
http://www.youtube.com/watch?v=SbMW_HhQaXI

Sobre a configuração do módulo Bluetooth JY_MCU.
Este módulo já vem configurado de fábrica com:
Baud rate: 9600 bps;
Data bits: 8 bits;
Stop bits: 1; Parity: none;
Resumo(9600 bps, 8N1);


Podemos observar que quando pressionamos o botão “ON - CH1” uma imagem da lâmpada acende(cor amarela) juntamente com o led da placa de acionamento de relés que está conectada ao Arduino(pinos digitais 4, 5, 6 e 7) e quando pressionamos o botão “OFF - CH1” desligamos a lâmpada(cor transparente) do Smartphone Android e simultaneamente o led da placa de acionamento de relés se apaga.

Obs.: Os acionamentos(CH1, CH2, CH3 e CH4) podem atuar de forma independente ou simultânea, facilitando sua operação e abrindo multiplas possibilidades como exemplo em automação residêncial onde voce precisa de acionar as lumináris dos comodos, salas, quartos, halls, cozinha, de forma mais inteligente.

Como funciona o circuito:
O aplicativo Arduino Bluetooth RC 4 Channels instalado no Smartphone com Android comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino que recebe entes dados que por sua vez , interpreta e faz o comando do relé(placa de acionamento de relés) que está conectado na porta digital correspondente(Arduino pinos 4, 5, 6 e 7).


Atenção: Quando estiver trabalhando com este aplicativo mantenha a tela sempre ligada(não utilize o modo dormir ou sleep) pois voce pode perder o controle sobre o dispositivo que estão sendo acionados.

Obs.: Para sair do aplicativo, verifique sempre antes se os botões estão no modo “OFF” – lâmpada apagada então pressione o botão “disconnect” e saia do aplicativo; Note que o bluetooth ficará piscando indicativo que o sistema está realmente desconectado.

Sobre a transmissão de dados:
Quando pressionamos o botão exemplo “CH1 - ON” o smartphone transmite via bluetooth o caracter “A” e o Arduino coloca nível lógico alto(1) que faz acender o led do pino digital 4;
Quando pressionamos o botão exemplo “CH1 - OFF” o smartphone transmite via bluetooth o caracter “B” e o Arduino coloca nível lógico baixo(0) que faz apagar o led do pino digital 4;

Isto é tudo que voce precisa saber para construir seu programa:
Botão CH1 - ON – send: caracter “A”; Botão CH1 - OFF – send: caracter “B”;
Botão CH2 - ON – send: caracter “C”; Botão CH2 - OFF – send: caracter “D”;
Botão CH3 - ON – send: caracter “E”; Botão CH3 - OFF – send: caracter “F”;
Botão CH4 - ON – send: caracter “G”; Botão CH4 - OFF – send: caracter “H”;

http://sergioarduino.blogspot.com.br/p/arduino-bluetooth-rc-4-channels.html
