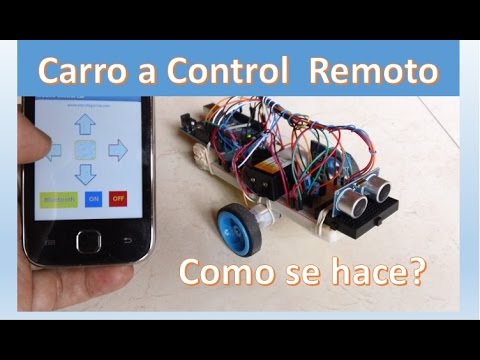

Arduino Control Car

About Arduino Control Car Android App

Controlar por Bluetooth el Arduino para aplicaciones como Carros, Brazos acrobáticos, Mandos a distancia, Automatizacion, etc...

Que envía esta App por el modulo Bluetooth:
Flecha Arriba = Caracter 'a'
Flecha Izquierda = Caracter 'b'
Boton Cuadrado = Caracter 'c'
Flecha Derecha = Caracter 'd'
Flecha Abajo = Caracter 'e'
Boton ON = Caracter 'f'
Boton OFF = Caracter 'g'
Boton Bluetooth = Es para seleccionar el Modulo Bluetooth a que se va a conectar
(El modulo bluetooth debe estar previamente sincronizado con su telefono Android

Para realizar Pruebas conecte LEDs a los puertos PWM 5, 6, 9, 10 del Arduino, en el proyecto final a esos puertos se conecta el puente H, Cargue al Arduino el siguiente codigo:

int izqA = 5;
int izqB = 6;
int derA = 9;
int derB = 10;
int vel = 255; // Velocidad de los motores (0-255)
int estado = 'g'; // inicia detenido

void setup() {
Serial.begin(9600); // inicia el puerto serial para comunicacion con el Bluetooth
pinMode(derA, OUTPUT);
pinMode(derB, OUTPUT);
pinMode(izqA, OUTPUT);
pinMode(izqB, OUTPUT);
}

void loop() {

if(Serial.available()>0){ // lee el bluetooth y almacena en estado
estado = Serial.read();
}
if(estado=='a'){ // Boton desplazar al Frente
analogWrite(derB, 0);
analogWrite(izqB, 0);
analogWrite(derA, vel);
analogWrite(izqA, vel);
}
if(estado=='b'){ // Boton IZQ
analogWrite(derB, 0);
analogWrite(izqB, 0);
analogWrite(derA, 0);
analogWrite(izqA, vel);
}
if(estado=='c'){ // Boton Parar
analogWrite(derB, 0);
analogWrite(izqB, 0);
analogWrite(derA, 0);
analogWrite(izqA, 0);
}
if(estado=='d'){ // Boton DER
analogWrite(derB, 0);
analogWrite(izqB, 0);
analogWrite(izqA, 0);
analogWrite(derA, vel);
}

if(estado=='e'){ // Boton Reversa
analogWrite(derA, 0);
analogWrite(izqA, 0);
analogWrite(derB, vel);
analogWrite(izqB, vel);
}
if (estado =='f'){ // Boton ON se mueve sensando distancia

}
if (estado=='g'){ // Boton OFF, detiene los motores no hace nada
}
}
