Arduino Weather Station Bluetooth

About Arduino Weather Station Bluetooth Android App

Código para Arduino: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html
Bibliotecas: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html
Esquema de Ligações: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html
Lista de Materiais: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html
Montagem passo a passo: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html
Como funciona Arduino Weather Station Bluetooth: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html

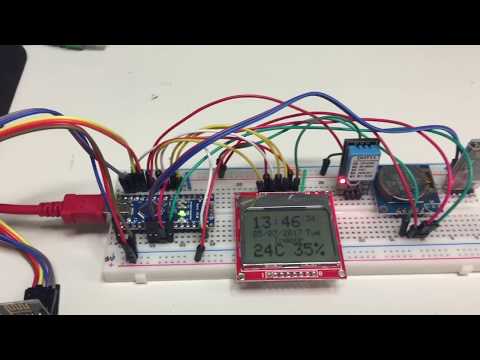

Arduino Weather Station Bluetooth Clock.
Estação meteorológica de baixo custo com relógio de tempo real.

Unidade local:
Baseado no Arduino nano, esta estação meteorológica monitora a temperatura e umidade através do sensor DHT11 ou DHT22;
Um RTC-DS1307 Relógio de Tempo Real fornece a data, hora e dias da semana;
Todos os dados são mostramos no Display Gráfico LCD Nokia5110 e enviados simultaneamente via bluetooth HC5 ou HC6 para o Aplicativo - Arduino Weather Station Bluetooth.

Unidade Remota(opcional):
Circuito baseado no Arduino nano com sensor DHT11 ou DHT22 monitora a temperatura e umidade e transmite os dados para a Unidade Local através do NRF24L01 - módulo transceptor de rádio frequência configurado para modo transmissor.

A Unidade Local recebe os dados da Unidade Remota e mostra no Display Nokia5110 e envia via bluetooth para o Aplicativo.
Na Unidade Local podemos então ler valores de temperatura e umidade interna e externa assim como dados de calendário;

Todos os valores de temperatura e umidade Interna e Externa assim como dados de calendário são mostrados no Aplicativo.

Temos então uma mini estação meteorológica: Unidade Local e Unidade Remota que podemos consultar no App. ou diretamente no display Nokia5110( Unidade Local).

Veja no blog: http://sergioarduino.blogspot.com.br/p/arduino-weather-station-bluetooth.html
Lista de Materiais:
Arduino nano: Microcontrolador.
Nokia5110: Display(opcional).
DHT11/DHT22: Sensores de temperatura e umidade.
DS1307: Relógio de tempo real.
HC5/HC6: Módulo Bluetooth.
NRF24L01: Transceptor 2.4GHz módulo de rádio frequência(opcional).
