Electric lock gate contro lamp

About Electric lock gate contro lamp Android App

Controle de Portão Eletrônico, Portas com Fechadura Elétrica, Dispositivos Arduino Bluetooth.;

Acionamento(liga e deslida) de luminárias, ventiladores, TV, Som, lâmpadas, abatjours, motores, solenóides, contatores, forno elétrico, eletrodomésticos(110V/220V), etc.

O aplicativo BT Control Buttons Constructor instalado no smartphone controla remotamente o Arduino(via bluetooth), com até 4 canais(porta digital pinos D4, D5, D6 e D7), ou qualquer outro pino, basta alterar o código Arduino.

Através destes pinos podemos conectar uma placa com até 4 relés(vendida no ebay ou mercado livre), onde podemos controlar até 4 equipamentos lidados a rede elétrica residencial(110V/220V);

Acionamento(liga e deslida) de lâmpadas, abatjours, luminárias, motores, solenóides, contatores, forno elétrico, aparelhos eletrodomésticos, etc.

Como Funciona o App. Electric lock gate control lamp:

O smartphone Android conecta com o Arduino através do módulo bluetooth, e quando pressionamos os botões os caracteres de comandos são enviados e recebidos serialmente pelo Arduino que vai interpretar estes dados e tomar decisões de acionamento das portas digitais D4 a D7 respectivamente.

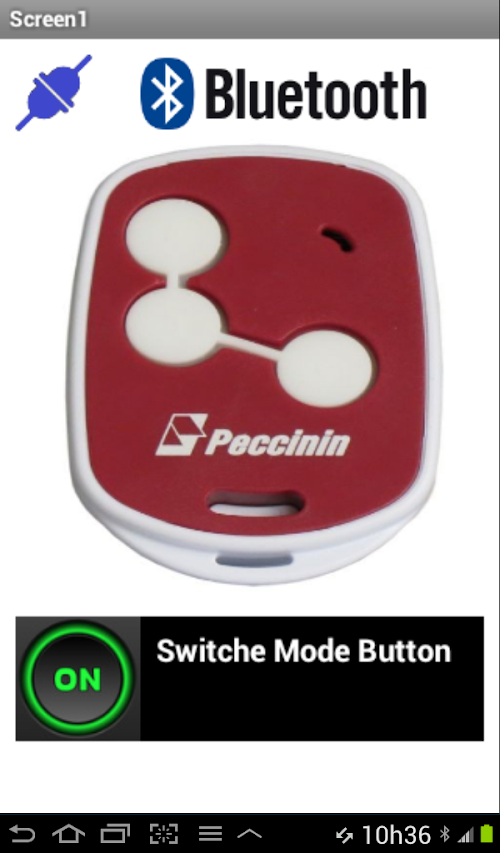

Função dos botões:

Botão1, Botão2 e Botão3: Push Button - Pulse Mode Button, utilizado como pulsador para abrir portão eletrônico ou portas com fechadura elétrica;

Botão4:Switche Mode Button, utilizado como chave liga/desliga para luminárias, ventiladores, eletrodomésticos,etc

Comandos:

Botão1: Envia pressionado envia caractere "A" e solto envia caractere "X"
Botão2: Envia pressionado envia caractere "B" e solto envia caractere "X"
Botão3: Envia pressionado envia caractere "C" e solto envia caractere "X"
Botão4: Envia pressionado modo ON envia caractere "D" e modo OFF envia caractere "E"

Obs.: Os acionamentos podem atuar de forma independente ou simultânea, facilitando sua operação e abrindo multiplas possibilidades ao projeto como exemplo em uma pequena automação residencial.


Veja no Blogger: http://sergioarduino.blogspot.com.br/p/electric-lock-gate-control-lamp.html

PROGRAMA CÓDIGO ARDUINO COMPLETO;
ESQUEMA DE LIGAÇÕES COM LEDS;
ESQUEMA DE LIGAÇÕES COM MÓDULOS DE RELÉS;
LISTA DE MATERIAIS;

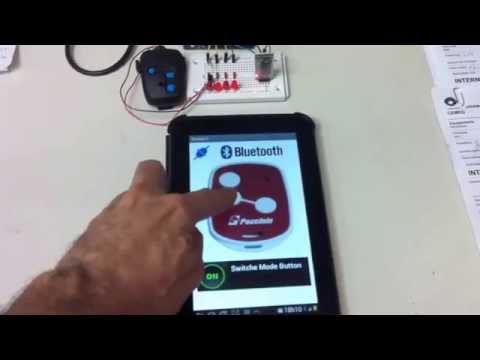

FOTOS E VÍDEOS;
DESCRIÇÃO DE FUNCIONAMENTO;
DESCRIÇÃO DE TODOS OS COMANDOS E PINAGENS DO ARDUINO;
CONTROLE DE DISPOSITIVOS LIGADOS A REDE ELÉTRICA 110/220VCA.

PROGRAMA CÓDIGO ARDUINO COMPLETO: Electric lock gate control lamp

//--------------Inclusion of libraries---------------
#include
SoftwareSerial mySerial(2, 3);

//------------Declaration of variables---------------
int ch1 = 4;
int ch2 = 5;
int ch3 = 6;
int ch4 = 7;

int contA = 0;
int contB = 0;
int contC = 0;
int contD = 0;

void setup()
{
mySerial.begin(9600);//Initialize the serial on 9600 bps;

pinMode(ch1, OUTPUT);//Pino digital do Arduino(D4-ch1);
pinMode(ch2, OUTPUT);//Pino digital do Arduino(D5-ch2);
pinMode(ch3, OUTPUT);//Pino digital do Arduino(D6-ch3);
pinMode(ch4, OUTPUT);//Pino digital do Arduino(D7-ch4);
}

void loop()
{
//-------Reading of the character by the serial---------
char caracter = mySerial.read();

//-----Receives and character counts between 1 and 2-----
if(caracter == 'A')
{
digitalWrite(ch1,HIGH);
}

if(caracter == 'B')
{
digitalWrite(ch2,HIGH);
}
if(caracter == 'C')
{
digitalWrite(ch3,HIGH);
}
if(caracter == 'D')
{
digitalWrite(ch4,HIGH);
}
if(caracter == 'E')
{
digitalWrite(ch4,LOW);
}
if(caracter == 'X')
{
digitalWrite(ch1,LOW);
digitalWrite(ch2,LOW);
digitalWrite(ch3,LOW);
}

delay(10);

}


Blogger: http://sergioarduino.blogspot.com.br/p/electric-lock-gate-control-lamp.html
